2.4.1. Розрахунок природного освітлення

Основним нормативним документом, що визначає вимоги до організації освітлення в Україні є ДБН В. 2.5–28–2018 “Інженерне обладнання будинків і споруд. Природне і штучне освітлення”.

В залежності від джерела світла виробниче освітлення може бути: природним, що створюється прямими сонячними променями та розсіяним світлом небосхилу; штучним – створюється електричними джерелами світла; суміщеним – недостатнє за нормами природне освітлення доповнюється штучним.

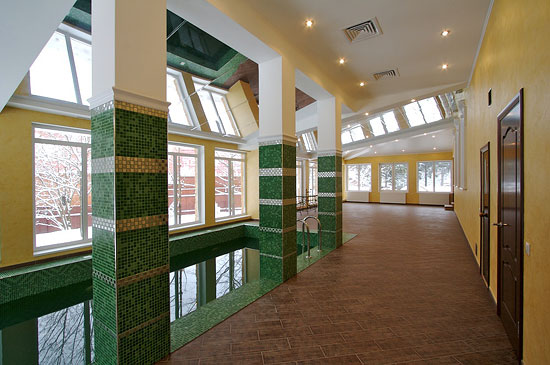

Природне освітлення поділяється на: бокове (одно- або двостороннє), що здійснюється через світлові отвори (вікна) в зовнішніх стінах; верхнє – через ліхтарі та отвори в дахах і перекриттях; комбіноване – поєднання верхнього та бокового освітлення.

Попередній розрахунок природного освітлення полягає у визначенні площі світлових прорізів за формулю:

Sв = (Dн×Кбуд×Кз×ηв ×Sп)/(m×τ0×r1×100);                (2.8)

де і Sв– площа вікон, м2;

m – коефіцієнт світлового клімату світлопрорізу (за таблицею 2.4, рисунком 2.1);

DН – нормоване значення КПО,% визначається за таблицею 2.5;

Sп – площа підлоги, м2;

Кбуд – коефіцієнт, що враховує затінення вікон напроти стоячими будівлями, приймається в межах 1…1,5;

КЗ – коефіцієнт запасу, приймається 1,5…2;

τ0 – загальний коефіцієнт світлопропускання

τ0 = τ1×τ2×τ3×τ4×τ5,                                        (2.9)

де τ1 – коефіцієнт світлопропускання матеріалу (визначається за табл. 2.6);

τ2 – коефіцієнт, що враховує втрати світла у віконній рамі (визначається за табл. 2.6);

τ3 – коефіцієнт, що враховує втрати світла у несучих конструкціях (у випадку бокового освітлення τ3=1; верхнього – τ3=0,8-0,9);

τ4 – коефіцієнт, що враховує втрати світла у сонцезахисних пристроях (визначається за табл. 2.7);

τ5 – коефіцієнт, що враховує втрати світла у захисній сітці, яка встановлюється під ліхтарями (приймається рівним 0,9).

r – коефіцієнт, що враховує підвищення КПО за рахунок відбиття світла від стелі, стін і підлоги;

Середній коефіцієнт відбиття ρср стелі, стін, підлоги визначається за формулою:

,                (2.10)

де ρстелі, ρстін, ρпідлоги – відповідні коефіцієнти відбиття (табл.2.7); S стелі, S стін, S підлоги – відповідні площі поверхонь.

ηв – світлова характеристика вікна (вибирається із таблиці 2.8);

Значення коефіцієнта r визначається за таблицею 2.9 в залежності від параметрів приміщення та ρср.

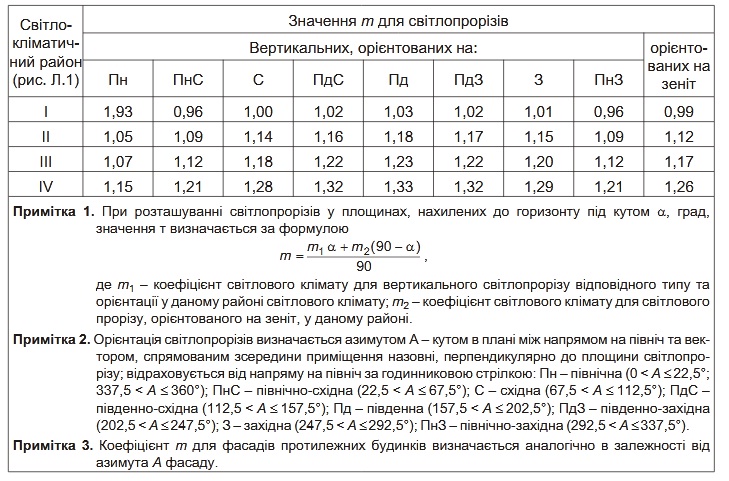

Таблиця 2.4 – Значення коефіцієнта світлового клімату

Таблиця 2.6 – Значення коефіцієнтів τ1 τ2 τ4

Таблиця 2.7. – Орієнтовні значення коефіцієнтів відбиття стелі (ρстелі) та стін (ρстін)

Таблиця 2.8 – Значення світлової характеристики вікон ηВ (бокове освітлення)

Таблиця 2.9 – Значення коефіцієнта r

Завдання 2.4 Розрахувати бокове одностороннє природне освітлення (площу вікон) для виробничого приміщення. Будівля знаходиться в місті Чернігові і навпроти вікон будівлі немає об’єктів, що їх затіняють. Необхідні вихідні дані наведені в таблиці 2.10. Вікна мають такі характеристики: скло подвійне, віконні рами – дерев’яні спарені, тип сонцезахисних пристроїв задати самостійно. Висоту робочої поверхні прийняти за hp = 0,8 м.

Таблиця 2.10 – Вихідні дані до завдання 2.4
