Приливна і витяжна система вентиляції

Приливна система вентиляції служить для подачі свіжого повітря в приміщення. За необхідності, повітря, що подається нагрівається й очищається від пилу. Витяжна вентиляція, навпаки, видаляє з приміщення забруднене або нагріте повітря. Зазвичай в приміщенні встановлюється як приливна, так і витяжна вентиляція. При цьому їхня продуктивність повинна бути збалансована, інакше в приміщенні буде утворюватися недостатній або надлишковий тиск, що призведе до неприємного ефекту "дверей, що ляскають".

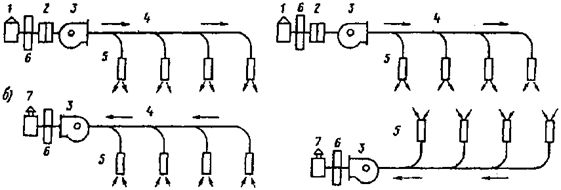

а – припливна; б –  витяжна; в – припливно-витяжна;
1 – повітрозабірний пристрій; 2 – повітронагрівач та зволожувач; 3 – вентилятор; 4 – магістральні повітроводи; 5 – насадки для регулювання припливу та забору повітря; 6 – очищувач; 7 –  шахта для викиду забрудненого повітря

Рисунок 2.6. – Схеми механічної вентиляції
